人工智能存储的控制层正从韩国移向台湾

噪音在股市，信号在基底芯片

本周的头条是抛售潮。据《台北时报》报道，外资在10月12日至16日那一周卖出194亿美元台湾股票。费城半导体指数在10月7日至16日之间下跌15.7%。这一波动定价的是估值和利率预期，而不是供应链的结构。安静的那个参数出现在10月18日。据《首尔经济日报》报道，三星将在台积电的3纳米工艺上，为英伟达定制的NVHBM存储生产基底芯片。英伟达向SK海力士和美光提出了同样的要求，但没有一家公司公开确认这则消息。

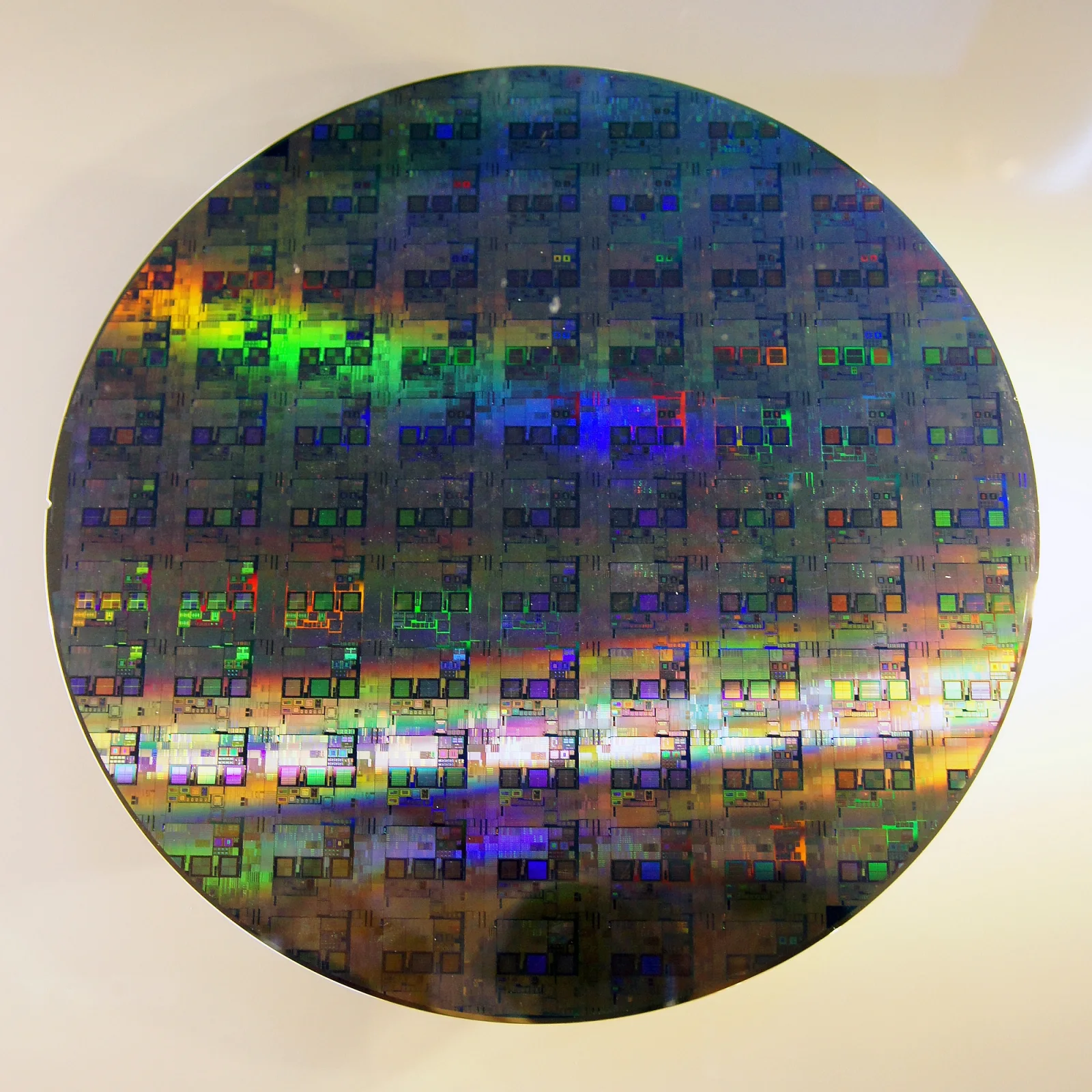

基底芯片是坐在堆叠存储层下面、负责管理它们的逻辑芯片。据The Next Web报道，在NVHBM中，存储控制器从图形处理器下移到这颗芯片上。物理层缩小60%，带宽最多提升30%。存储由此不再只是存放数据，而成为计算架构的一部分。生产这一部分的代工厂，也就握住了存储链条的钥匙。

为什么是现在

让这个决定成立的约束是良率。据业界消息，台积电的3纳米良率在90%以上，三星的2纳米工艺约为60%。Tech Monitor指出，这一对比拿的是不同节点，而且数字未经确认。统一工艺让英伟达不必再逐家验证三个供应商。时间点由供给缺口决定。瑞银预计2027年HBM需求为615亿吉比特，新增供给为546亿吉比特。在约10%的缺口面前，买方选择统一而快速的生产，而不是分散风险。

代价在韩国一侧，由交钥匙模式承担。三星仍在自己的4纳米产线上生产标准HBM4的基底芯片，并将在AMD等客户那里保留这一模式。但在最大的客户那里，逻辑层交给了竞争对手。据MoneyToday引述的Counterpoint数据，2026年第二季度HBM收入中，SK海力士占50%，三星占33%，美光占18%。如果三家都转向同一家代工厂，整个市场就在一个环节上被接到台积电。

议价权在这里换了手。据MoneyToday报道，摩根大通预计SK海力士今年将供应英伟达HBM采购量的54%。该行把第四季度DRAM合约价涨幅预期从3%至8%上调到10%至15%。价格转向有利于存储厂商，但设计由英伟达决定，关键的逻辑层由台积电决定。韩国手里留下的是核心DRAM生产。三星只把自己的代工厂当作备用方案来验证，台积电产能不足时才启用。

结构性约束集中在一个地址

据Focus Taiwan报道，台积电一家公司就占台湾股市市值的四成以上。The Next Web称，台积电在台南的18号厂又增加了两条3纳米产线，将在2027年和2028年上半年投产。亚利桑那和熊本的3纳米计划没有给出产能或时间。因此NVHBM的基底芯片至少到2028年都将主要在台湾生产。海峡上的封锁或隔离情景，现在切断的不只是先进处理器，还有人工智能存储的控制层。

市场已经在汇率上为这种集中定价。台湾央行10月19日把资金外流归因于人工智能估值和行业的融资风险。新台币盘中贬至32.57，而同一周韩元和人民币对美元走强。资本正在离开单一行业支撑的市场，供应链却被更紧地绑在同一个市场上。两种走势在同一周反向推进，并且不会相互抵消。

什么能推翻这一判断

我们的判断是，未来12个月内，NVHBM基底芯片的大部分会集中到台积电在台湾的3纳米产线上。人工智能存储供给的地理集中度会继续上升。我们认为这条路径的概率为55%，是最可能的一条。

第一个推翻条件来自首尔。如果SK海力士在10月29日的第三季度说明会上宣布，NVHBM基底芯片由自己或另一家工艺生产，单一代工厂的论点就会削弱。第二个推翻条件在良率上。三星代工厂若证明2纳米良率已明显高于60%，并通过英伟达的验证，第二来源就会出现。第三个推翻条件是时间表。台积电若在2027年内为亚利桑那或熊本的3纳米产线给出量产时间，集中风险就会在地理上分散。
